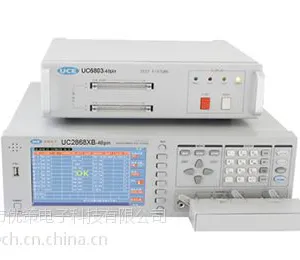

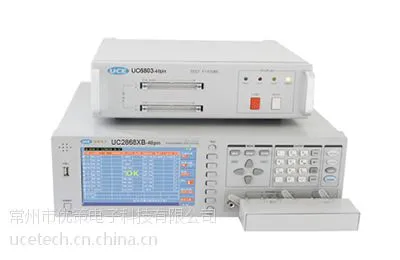

| 加工定制：是 | 类型：高速LCR测量仪 | 品牌：UCE/优策电子 |
| 型号：UC2868XB-48P | 测量准确度：0.1% | 测量频率：20Hz-200KHzHz |
| 测量速度：150次/秒 |
■ 7英寸16: 9 TFT LCD显示器，分辨率800×480 RGB
■ 一页显示所有测试结果，无需翻页
■ U盘直接保存测试结果，更人性方便
■ 1MHZ测试频率, 分辨率10 mHz
■ 0.05%的基本测量准确度，增加超快速测试模式(150次/秒)
■ 测试电压或电流的自动电平控制ALC功能
■ 30 Ω, 100 Ω, 10 /100, 10 /CC四种不同信号源输出阻抗
■ 内建比较器, 10档分选及档计数功能
■ 内部100组设定文件保存或调用，U盘***扩展测试文件保存或调用
■ 可选±10V（±100mA）及1 A内部直流偏置源
■ 可通过USB HOST来实现仪器软件版本的升级和更新
■ U盘可支持格式FAT16, FAT32文件系统
■ 标配RS232C、HANDLER、USB HOST，可选GPIB、LAN接口
简要介绍
■采用当前***的7寸800x480彩色TFT LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、高精度、高性能的变压器测试系统，可满足生产线质量***、进货检验及实验室测量要求。
| 测量功能 | ||
| 测试频率 | UC2868X-48PIN 20 Hz－200 kHz，10mHz分辨率 | |
| UC2867X-48PIN 20 Hz－300 kHz，10mHz分辨率 | ||
| UC2866X-48PIN 20 Hz－500 kHz，10mHz分辨率 | ||
| UC2878X-48PIN 20 Hz－1MHz， 10mHz分辨率 | ||
| 变压器测试参数 | 圈数比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路; LED测试 | |
| 基本测量准确度 | ||
| LCRZ | 0.05% | |
| DCR、圈数比 | 0.1％ | |
| 等效电路 | 串联, 并联 | |
| 数学功能 | 值偏差, ***比偏差 | |
| 量程方式 | 自动, 保持, 手动选择 | |
| 触发方式 | 内部, 手动, 外部, 总线 | |
| 测量速度（≥1kHz） | 超快速:150次/秒,快速: 90次/秒, 中速: 12次/秒, 慢速: 3次/秒 | |
| 平均次数 | 1—255 | |
| 延时时间 | 0—60s, 以1ms步进 | |
| 校准功能 | 开路/ 短路/ 负载 | |
| 测试端配置 | 五端 | |
| 显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） | |
| 测试信号 | ||
| 输出阻抗 | 30 Ω, 100 Ω, 10 /100, 10 /CC可选择 | |
| 测试信号电平 | 正常：5 mV－2 V 准确度：10%，1 mV步进 恒电平：10 mV－1 V 准确度：5%，1 mV步进 | |
| 直流偏置源 | 内部 | 0V，1.5V，2V，准确度：1% |
| 选配 | UC6802A： ±10V（±100mA）直流偏置电流 | |
| UC6802B：0-1A直流偏置电流 | ||
| 显示范围 | ||
| |Z|, R, X | 0.01mΩ — 99.9999 MΩ | |
| DCR | 0.01 mΩ — 99.9999 MΩ | |
| 圈数比显示范围 | 1:0.001-1000:1 | |
| |Y|, G, B | 0.00001µS — 99.9999 S | |
| C | 0.00001 pF — 9.9999 F | |
| L | 0.00001 µH — 9999.99 H | |
| D | 0.00001 — 9.9999 | |
| Q | 0.00001 — 9999.9 | |
| θ (DEG) | -179.999º — 179.999 º | |
| θ (RAD) | -3.14159 — 3.14159 | |
| 其他 | ||
| 存储器 | 100组内部存储，U盘***扩展 | |
| 接口 | 标配RS232C、HANDLER、USB HOST，可选GPIB、LAN接口 | |
